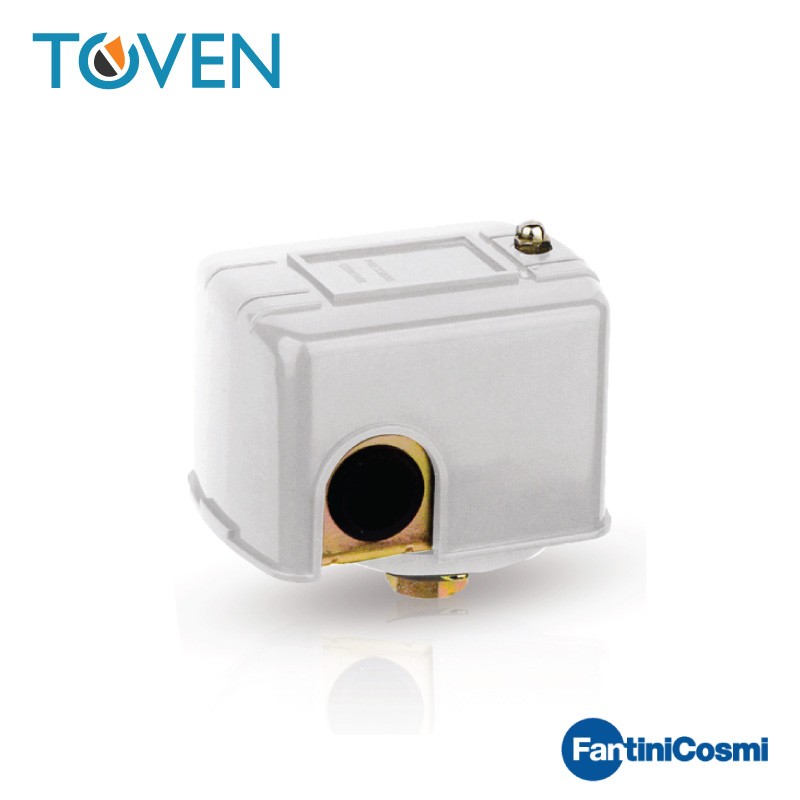

Pressostato con motore trifase 0,5÷7 bar comando diretto FantiniCosmi

Il pressostato B70A 0,5 ÷ 7 bar è un dispositivo progettato per il comando diretto del motore elettrico di pompe, di compressori o di gruppi autoclavi domestici o industriali. È adatto a fluidi (gas o liquidi) compatibili chimicamente con la membrana in gomma. L'articolo è dotato di un interruttore a doppia rottura per polo, con contatti in lega di argento.

Come funziona il pressostato B71A

Il pressostato funziona aprendo i contatti all'aumentare della pressione. Il contatto tripolare del pressostato permette di comandare, senza contatore, motori elettrici monofase e trifase fino a 9A. Il pressostato dispone di due componenti, una adibita alla regolazione del differenziale per la pressione di stacco mentre l'altra alla regolazione di pressione di attacco e che, se avvitata, aumenta il valore di pressione. È prevista l'istallazione diretta su ramo.

Caratteristiche

• Scala (pressione di attacco): 0,5 ÷ 7 bar
• Differenziale inizio scala: 0,8 bar
• Differenziale fondo scala: 1,8 bar
• Differenziale massimo: 3,5 bar
• grado di protezione: IP40
• pressione massima elemento sensibile: 12 bar
• Collegamento: trifase

Specifiche tecniche

• Elemento sensibile a membrana in gomma telata.
• Differenziale regolabile.
• Raccordo G 1/4 femmina.
• Coperchio in materiale termoplastico antiurto.
• Parti metalliche in acciaio.
• Presa di terra.
• Uscita dei collegamenti con 2 passacavi.
• Temperatura massima fluido controllato 90°C.
• Temperatura ammissibile corpo pressostato -35 ÷ 60°C.
• Temperatura di immagazzinaggio e trasporto -35 ÷ 60°C.
• Peso unitario 0,39 Kg.
