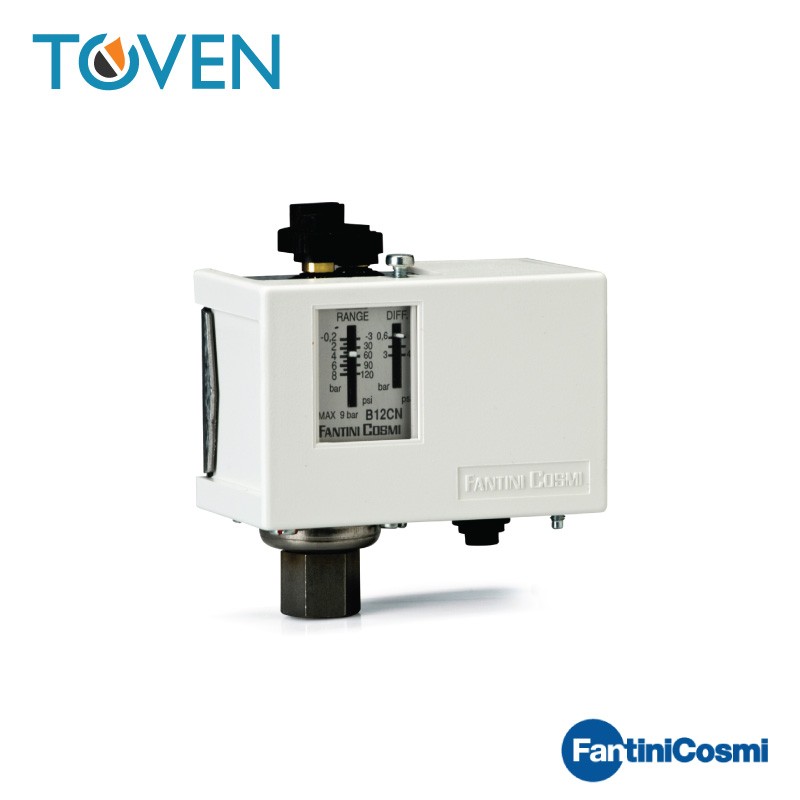

Pressostato regolazione automatica B12CN 0,2-8 bar FantiniCosmi

Il pressostato di regolazione B12CN -0,2 ÷ 8 è un dispositivo affidabile e versatile, progettato per il controllo e la regolazione della pressione di fluidi e gas non esplosivi. Grazie alla sua costruzione robusta e alle sue caratteristiche tecniche, è particolarmente indicato per l’impiego in impianti di compressione, caldaie, serbatoi, autoclavi, sistemi di ventilazione e impianti di lubrificazione.

Il dispositivo è dotato di elemento sensibile con membrana inossidabile saldata a laser, telaio metallico e coperchio in materiale termoplastico antiurto. Il differenziale è regolabile, permettendo un utilizzo flessibile in base alle esigenze dell’impianto.

L’installazione avviene direttamente su ramo, tramite raccordo all’elemento pressostatico G 1/4 femmina. Nel caso di utilizzo con fluidi a temperatura superiore al limite indicato, è consigliato collegare il pressostato alla tubazione interponendo un tubetto metallico avvolto a spirale, così da favorire la dispersione del calore. È inoltre possibile il fissaggio su staffa metallica, ad eccezione delle versioni con custodia stagna.

Durante il funzionamento, all’aumento della pressione, il contatto 1-2 si apre mentre il contatto 1-4 si chiude. Nelle versioni con blocco e reinserzione manuale a massima pressione, il ripristino può avvenire solo quando la pressione scende al di sotto del valore impostato sul differenziale.

Caratteristiche principali

Il pressostato B12CN dispone di raccordo G 1/4 femmina, uscita collegamenti con passacavo in PVC e grado di protezione IP40. È idoneo per fluidi con temperatura massima fino a 120°C, mentre il corpo pressostato può lavorare in un intervallo di temperatura compreso tra -35°C e +60°C. Il pressostato è dotato di interruttore in commutazione con contatti in AgCdO.

Dati tecnici

• Scala di regolazione: -0,2 ÷ 8 bar
• Differenziale: 0,6 ÷ 3 bar
• Pressione massima elemento sensibile: 9 bar
• Attacco: G 1/4 femmina
• Grado di protezione: IP40
• Temperatura massima fluido controllato: 120°C
• Temperatura ammissibile corpo pressostato: -35 ÷ 60°C
• Temperatura di immagazzinaggio e trasporto: -35 ÷ 60°C
